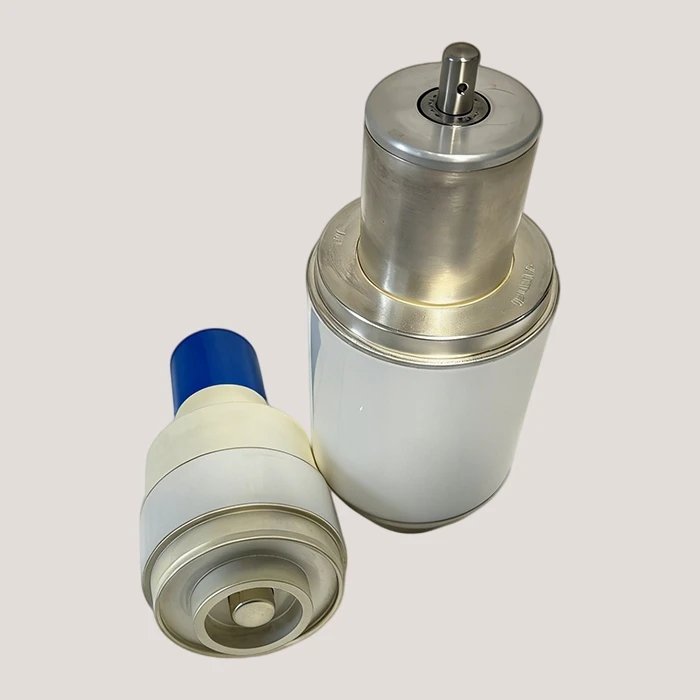

Trosolwg o'r cynnyrch

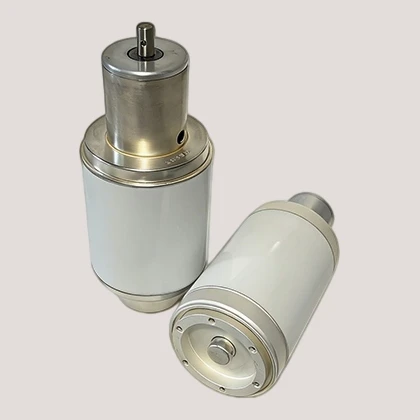

Mae cynhwysydd tiwnio newidiol yn addasu cynhwysedd ar draws ystod ddiffiniedig ar gyfer dewis amledd, rheoli cyseiniant a pharu rhwystriant. Fe'i defnyddir mewn trosglwyddyddion tonnau hir, canolig a byr, offer darlledu a thiwnio radar, offer cyfathrebu RF, modiwlau gwresogi anwytho a systemau RF meddygol. Dewisir y math hwn pan fo angen addasiad rheoledig ar y gylched yn hytrach nag un cynhwysedd sefydlog.

Manylebau

Manyleb	ZK{0}}B-012 CKTB1500/3.5/60	ZK{0}}B-001 CKTB750/10/100
Math	Gwactod amrywiol	Gwactod amrywiol
Cynhwysedd (pF)	Cmin<100 Cmax 1500 ± 75	Cmin<15 Cmax 750 ± 35
Upt / Upw (kV)	Upt 5 / Upw 3.5	Hyd 15 / Upw 10
Max. RF Cyfredol @13.56 MHz (A)	60	100
Max. Trorym/Tiwniwr yn Troi	0.2 N·m 17 tro	0.4 N·m 25 tro
Max. Pwysau (kg)	1.6	2.5
Cyffredinol a Chorff	At ei gilydd L 208±1 Prif L 140±1 Corff Ø70 (+2/0)	At ei gilydd L 225 ±2 Prif L 155±1 Corff Ø90 (+1/0)
Siafft / Terminal	Siafft Ø16; croes-twll Ø4 Awgrym 20/10; ysgwydd Ø32	Siafft Ø16; croes-twll Ø4 Awgrym 20/10; ysgwydd Ø38
Dimensiynau Diwedd / Fflans	Gadawodd adran 34; iawn 24 Ø42 / Ø50 / Ø67	Diweddwch adrannau 21 yr un; gwefusau 10 yr un Ø67 / Ø77 / Ø96
Rhyngwyneb Mowntio	6-M4; dyfnder edau 5; dyfnder twll 6; EQS	6-M5; dyfnder edau 6; dyfnder twll 8; EQS

Manteision craidd

Dau broffil tiwnio hyd at 1500 PF

Mae'r modelau rhestredig yn tiwnio o lai na 100 PF i 1500 ± 75 PF neu o lai na 15 PF i 750 ± 35 PF. Mae hyn yn gadael i ddylunydd ddewis rhwng -ystod cynhwysedd uwch a rhychwant tiwnio pen isel ehangach.

17 i 25 tro ar gyfer tiwnio dan reolaeth

Mae'r amrediad mecanyddol yn cael ei ddosbarthu dros 17 neu 25 tro gyda 0.2 i 0.4 N·m trorym uchaf. Wrth ddewis amledd a pharu rhwystriant, mae'r gyriant aml-dro yn cefnogi camau addasu llai ger y pwynt targed.

Hyd at 10 kV foltedd gweithio a 100 A RF cerrynt

Mae model CKTB750/10/100 yn darparu foltedd gweithio brig amledd uchel o 10 kV a 100 A ar 13.56 MHz. Mae hyn yn cefnogi tiwnio mewn cylchedau RF lle mae'n rhaid i addasiad cynhwysedd weithredu o dan lwyth foltedd a cherrynt.

Strwythur a deunyddiau

Mae'r cynhwysydd yn cynnwys electrodau siâp ar gyfer amrywiad cynhwysedd, system deuelectrig inswleiddio, gyriant mecanyddol a terfynellau allanol. Yn dibynnu ar y model, mae'r deuelectrig naill ai'n wactod y tu mewn i amgaead ceramig a metel neu strwythur inswleiddio ceramig.

Mae siafft, electrod symudol, electrod sefydlog a rhannau mowntio yn cael eu cydlynu ar gyfer y cyfeiriad teithio a thiwnio gofynnol. Mae'r gromlin cynhwysedd yn dibynnu ar geometreg yr electrod a'r ffordd y mae symudiad siafft yn cael ei drawsnewid yn symudiad electrod.

Opsiynau personol

Ystod tiwnio ac ymateb mecanyddol

Gellir cyfateb isafswm cynhwysedd, cynhwysedd uchaf, cymhareb addasu, nifer y troadau a theithio mecanyddol i ystod amledd yr offer. Dewisir y berthynas rhwng teithio siafft a newid cynhwysedd ar gyfer y sensitifrwydd rheoli gofynnol.

Mowntio a gyrru integreiddio

Gellir addasu dimensiynau siafft, cyfeiriad tiwnio, lleoliad terfynell, rhyngwyneb mowntio a dull cysylltu ar gyfer tiwnio â llaw, modur neu diwnio o bell. Gellir defnyddio lluniad offer i gydlynu'r cynhwysydd gyda'r system gyrru amgylchynol.

Rheoli ansawdd

Cromlin cynhwysedd a gweithrediad mecanyddol

Mae cynhwysedd yn cael ei fesur ar sawl pwynt trwy'r ystod addasu i gadarnhau'r ddau bwynt terfyn a'r dilyniant rhyngddynt. Mae teithio, cyfeiriad a pharhad mecanyddol yn cael eu gwirio yn erbyn y ffurfwedd tiwnio cymeradwy.

Inswleiddio a gwirio rhyngwyneb terfynol

Ar ôl cydosod, mae'r cynhwysydd yn cael y gwiriadau inswleiddio a foltedd perthnasol. Cyn pacio, mae'r siafft, terfynellau, pwyntiau mowntio, marcio model a chanlyniadau trydanol yn cael eu cymharu â'r lluniad a'r cofnod swp cymeradwy.

Sail gweithgynhyrchu

Adolygiad peirianyddol o'r system diwnio gyflawn

Cyn cynhyrchu sampl, mae Wanping yn adolygu gofynion trydanol, cydnawsedd offer a'r strwythur tiwnio cyflawn. Ystyrir yr ystod cynhwysedd ynghyd â'r siafft, y rhyngwyneb mowntio a'r mecanwaith gweithredu.

Cyfluniad cymeradwy wedi'i gadw ar gyfer cynhyrchu

Ar ôl i'r sampl gael ei wirio, daw ei fodel, lluniadu, manyleb dechnegol a chyfluniad ffisegol cymeradwy yn gyfeirnod cynhyrchu. Felly mae sypiau ailadrodd yn defnyddio'r un berthynas rhwng teithio mecanyddol ac ystod cynhwysedd.

FAQ

C: Beth yw'r swm archeb lleiaf ar gyfer cynhwysydd tiwnio amrywiol?

A: Mae MOQ yn dibynnu ar y model, a gall llawer o gynwysorau tiwnio amrywiol ddechrau o un darn. Gellir cyfuno modelau lluosog pan gadarnheir pob manyleb ar wahân.

C: A ellir darparu diweddariadau cynnydd yn ystod y cynhyrchiad?

A: Ydw. Gellir darparu lluniau neu fideos yn ystod y cynhyrchiad pan fydd adrodd ar gynnydd wedi'i gynnwys yn y gofynion archeb.

C: Sut mae cynhwysydd tiwnio newidiol yn wahanol i gynhwysydd gwactod amrywiol?

A: Mae 'cynhwysydd tiwnio amrywiol' yn disgrifio beth mae'r gydran yn ei wneud yn y gylched. Mae 'cynhwysydd gwactod amrywiol' yn nodi'r dechnoleg deuelectrig a chau tiroedd. Gall cynhwysydd tiwnio ddefnyddio naill ai strwythur gwactod neu seramig, yn dibynnu ar y model.

C: A ddylid cwblhau'r tiwnio terfynol yn yr offer gwirioneddol?

A: Ydw. Mae profion cydran yn cadarnhau'r ystod cynhwysedd sydd ar gael, ond mae'r cyseiniant terfynol neu'r pwynt paru hefyd yn dibynnu ar y cylched, y gwifrau, y llwyth a'r cydrannau cyfagos. Dylid cwblhau graddnodi terfynol yn yr offer lle bydd y cynhwysydd yn gweithredu.
