Trosolwg o'r cynnyrch

Mae cynwysyddion tymheredd uchel yn defnyddio deuelectrig ceramig sy'n gallu gwrthsefyll gwres, electrodau a deunyddiau selio ar gyfer cylchedau sy'n uwch na'r ystod tymheredd ymarferol o gynwysorau safonol. Mae cymwysiadau'n cynnwys offer gwresogi diwydiannol, offer profi tymheredd uchel, rheolyddion electronig injan, offer metelegol, cydosodiadau awyrofod a throsglwyddyddion amledd uchel. Maent yn darparu cyseiniant, hidlo ac ynysu DC tra'n agored i wres parhaus neu gylchoedd thermol ailadroddus.

Manylebau

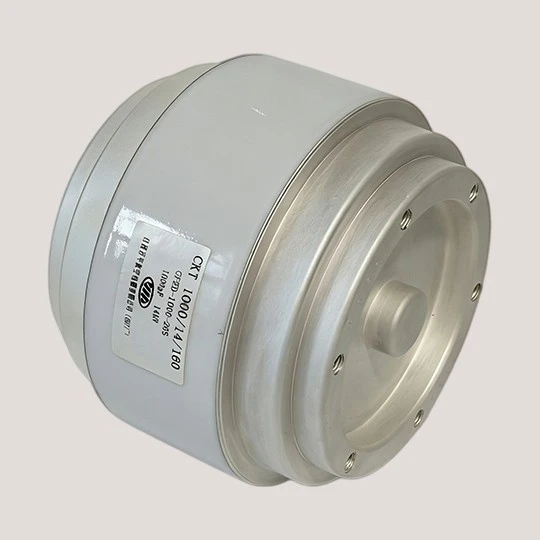

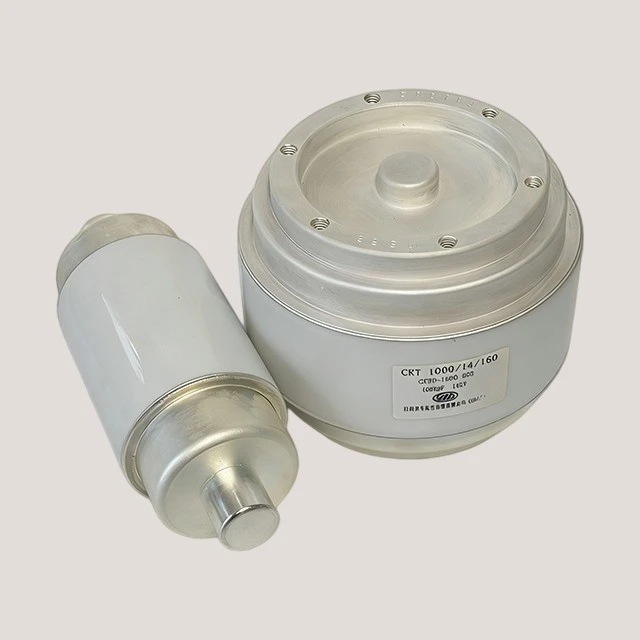

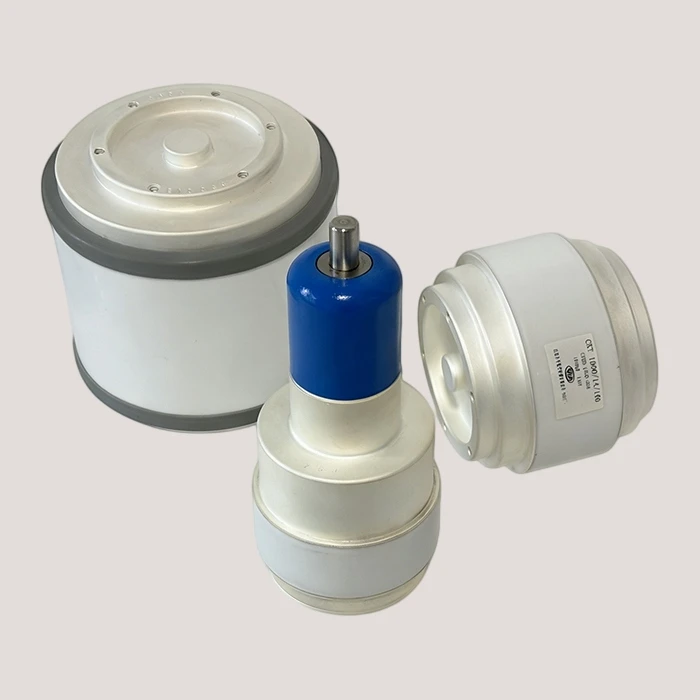

Manyleb	ZK{0}}G-009 CKT500/20/120	ZK{0}}B-006 CKTB100/15/60
Math	Gwactod sefydlog	Gwactod amrywiol
Cynhwysedd (pF)	500 ± 25	Cmin<10 Cmax 100 ±5
Upt / Upw (kV)	Hyd 28 / Upw 20	Hyd 20 / Upw 15
Max. RF Cyfredol @13.56 MHz (A)	120	60
Max. Trorym/Tiwniwr yn Troi	-	0.2 N·m 23 tro
Max. Pwysau (kg)	-	-
Cyffredinol a Chorff	Yn gyffredinol L 160 ±1 Corff Ø100 ±1	At ei gilydd L 208 ±2 Prif L 140±1 Corff Ø70 (+1/0)
Siafft / Terminal	Hydoedd diwedd 25 yr un	Siafft Ø16; croes-twll Ø4 Awgrym 20/10; ysgwydd Ø32
Dimensiynau Diwedd / Fflans	Ø98 / Ø60	Gadawodd adran 25; dde 15 Ø42 / Ø50 / Ø69
Rhyngwyneb Mowntio	6-M5; dyfnder edau 5; dyfnder twll 6; EQS	6-M4; dyfnder edau 5; dyfnder twll 6; EQS

Manteision craidd

Cyfluniadau trydanol sefydlog ac amrywiol

Mae'r model sefydlog rhestredig yn darparu 500 ± 25 pF, tra bod y model amrywiol yn tiwnio o dan 10 PF i 100 ± 5 PF. Mae hyn yn rhoi opsiwn rhagosodedig ar gyfer safleoedd cylched sefydlog ac opsiwn addasadwy ar gyfer tiwnio neu baru.

Foltedd gweithio hyd at 20 kV a cherrynt RF 120 A

Mae'r model sefydlog wedi'i raddio ar 20 kV uchel-foltedd gweithio brig amledd, foltedd prawf brig 28 kV a 120 A ar 13.56 MHz. Mae hyn yn cefnogi gweithrediad RF foltedd uchel o fewn y terfynau trydanol sydd wedi'u dogfennu.

Rheolydd newidyn 23-tro gyda throrym 0.2 N·m

Mae'r model newidyn yn dosbarthu ei amrediad cynhwysedd dros 23 tro gyda 0.2 N·m trorym uchaf. Mewn offer sydd angen tiwnio dro ar ôl tro, mae hyn yn darparu mewnbwn mecanyddol diffiniedig ar gyfer addasiad â llaw neu â modur.

Strwythur a deunyddiau

Mae'r elfen weithredol yn defnyddio cerameg deuelectrig tymheredd uchel gydag electrodau sy'n gwrthsefyll gwres neu haenau dargludol metelaidd. Dewisir deunyddiau sêl, cysylltiadau terfynell a chynhalwyr allanol ar gyfer yr ystod thermol arfaethedig.

Trefnir rhannau cysylltiad ceramig a metel i ddarparu ar gyfer ehangu thermol heb roi straen gormodol ar y dielectrig gweithredol. Mae'r gosodiad terfynol yn dibynnu a yw'r cynhwysydd yn eistedd yn y parth poeth, wrth ymyl clostir wedi'i gynhesu neu ar gynhalydd wedi'i inswleiddio.

Opsiynau personol

Ystod gweithredu thermol a thrydanol

Gall y fanyleb ddiffinio tymheredd gweithredu uchaf, tymheredd storio, cynhwysedd, foltedd ac amlder. Gellir cynnwys beicio thermol a gweithrediad tymheredd uchel estynedig hefyd pan fyddant yn adlewyrchu dyletswydd wirioneddol yr offer.

Gosod yn y parth gwres neu'n agos ato

Gall maint y corff, hyd y derfynell, cyfeiriad y cysylltiad a'r dull mowntio osod y cynhwysydd y tu mewn neu'r tu allan i'r -ardal tymheredd uchaf. Mae lluniadau offer yn helpu i gadarnhau cliriadau o ffynonellau gwres a rhannau metel cyfagos.

Rheoli ansawdd

Gwiriadau deunydd a chydosod ar gyfer gwasanaeth thermol

Mae rhannau ceramig, cysylltiadau electrod, morloi a therfynellau yn cael eu gwirio yn erbyn y strwythur cynnyrch cymeradwy. Mae ffit y cynulliad yn cael ei reoli fel nad yw ehangiad thermol yn dechrau o gyflwr dan straen neu wedi'i gam-alinio.

Sefydlogi a dilysu trydanol terfynol

Ar ôl triniaeth cydosod a sefydlogi, profir cynhwysedd, inswleiddio a pherfformiad foltedd cymwys. Mae'r model, y trefniant terfynell a'r canlyniadau arolygu yn gysylltiedig â'r swp cludo cyn pacio.

Sail gweithgynhyrchu

Datblygu cydrannau ceramig ers 1966

Mae Wanping wedi gweithgynhyrchu cydrannau electro-gwactod a seramig ers 1966. Mae ei dîm ymchwil a datblygu mewnol yn adolygu tymheredd ynghyd â llwyth trydanol a gosod mecanyddol, yn hytrach na thrin tymheredd fel gwerth label annibynnol.

Trosglwyddo o sampl gymeradwy i gynhyrchu

Defnyddir y sampl, lluniadu a manyleb dechnegol gymeradwy fel cyfeirnod cynhyrchu. Mae hyn yn cadw'r corff cerameg, cynllun y derfynell a'r adeiladwaith sy'n gysylltiedig â gwres yn ddigyfnewid pan fydd yr eitem yn symud i gynhyrchu ailadroddus.

FAQ

C: Pa mor hir mae sampl cynhwysydd tymheredd uchel yn ei gymryd?

A: Mae sampl arferol yn cymryd tua 40 i 60 diwrnod fel arfer. Gall corff cerameg newydd, system selio neu drefniant terfynell arbennig ymestyn yr amserlen ddatblygu.

C: Sut mae cynwysorau tymheredd uchel wedi'u pacio i'w hallforio?

A: Mae'r corff ceramig a'r terfynellau yn cael eu hamddiffyn rhag effaith a symudiad. Ychwanegir amddiffyniad lleithder pan fo'r llwybr cludo ei angen, a gellir defnyddio pacio penodedig y cwsmer os yw hefyd yn darparu amddiffyniad mecanyddol digonol.

C: Sut y dylid diffinio'r tymheredd gweithredu?

A: Nodwch ble mae'r tymheredd yn cael ei fesur, fel aer amgylchynol, y corff cynhwysydd neu'r ardal derfynell, ac a yw'r amlygiad yn barhaus neu'n ysbeidiol. Gall yr un gwerth tymheredd gynrychioli straen gwahanol iawn mewn gwahanol osodiadau.

C: A ellir defnyddio cynhwysydd safonol yn lle hynny os yw wedi'i osod ger yr ardal boeth?

A: Dim ond pan fydd y tymheredd mesuredig yn y cynhwysydd yn aros o fewn graddfa'r model safonol o dan y cyflwr gweithredu gwaethaf. Nid yw pellter o'r ffynhonnell wres ynddo'i hun yn profi bod y model yn addas.

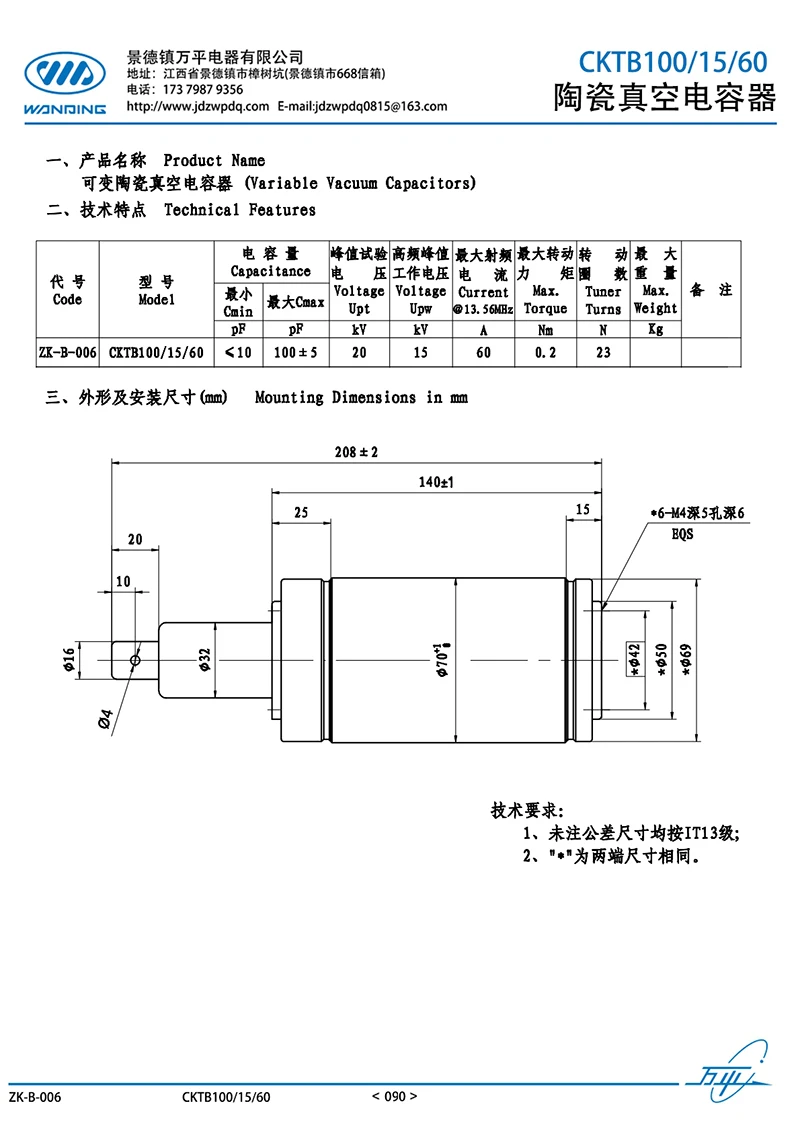

ZK-B-006
