Ras Gyfnewid Gwactod Foltedd Uchel

Trosolwg Cynnyrch

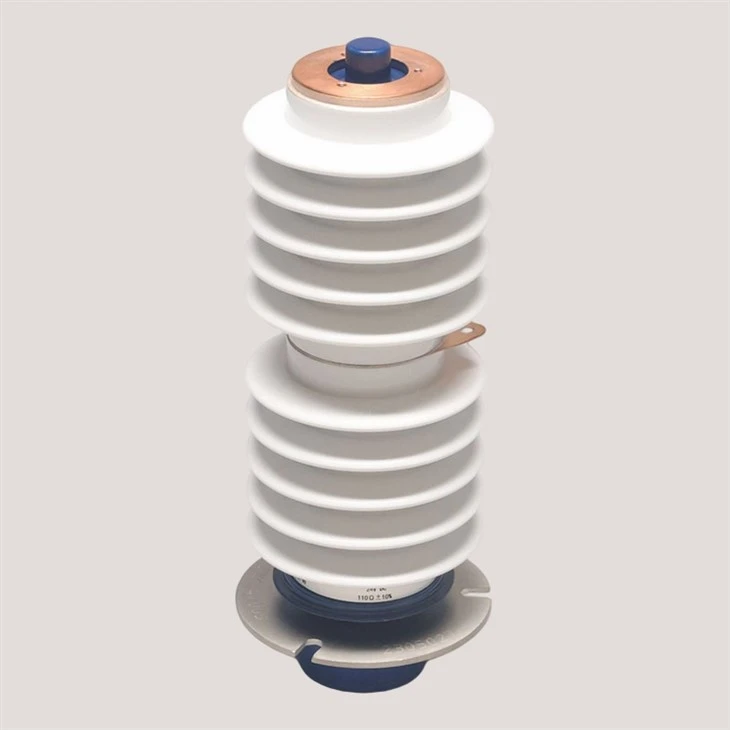

Mae'r ras gyfnewid gwactod foltedd uchel yn ddyfais gwactod trydan sydd wedi'i dylunio'n arbennig ar gyfer newid signal cylched foltedd uchel a rheoli llwyth. Mae ei gysylltiadau wedi'u selio o fewn-siambr gwactod uchel, gan ddefnyddio cerameg neu wydr fel y clostir selio a metelau an-magnetig, dargludol iawn fel deunyddiau cyswllt. Mabwysiadir gwactod fel y cyfrwng inswleiddio craidd, gyda chryfder dielectrig yn cyrraedd 10-40 kV / mm, sy'n fwy na 10 gwaith yn fwy na inswleiddio aer.

Foltedd gweithio 40 kV ar gyfer dylunio inswleiddio

Mae gan JPK{3}}4/003 gyfradd foltedd gweithio brig o 40 kV a sgôr foltedd prawf brig 50 kV. Mae'r gwerthoedd model-benodol hyn yn caniatáu i ddylunwyr wirio'r ymyl inswleiddio pan fydd y cyswllt agored fel arfer yn parhau i fod yn uchel ei botensial.

Graddfeydd RF ar yr amlder gweithredu gwirioneddol

Mae JPK{2}}2/009 yn rhestru-foltedd gweithio ac yn cario-graddau cyfredol o DC/50 Hz i 32 MHz. Ar gyfer trosglwyddo antena a newid coil RF, gall y dewis felly fod yn seiliedig ar amledd y gylched yn hytrach na'r sgôr amledd isel yn unig.

Trosglwyddiad cyflym SPDT gydag ymwrthedd cyswllt isel

Mae JPK-2/009 yn gweithredu o fewn 18 ms ac mae ganddo ymwrthedd cyswllt uchaf o 0.012 Ohm. Mae'n addas ar gyfer dilyniannau trosglwyddo-derbyn a sylfaen sydd angen amser trosglwyddo diffiniedig heb ychwanegu ymwrthedd gormodol i'r llwybr caeedig.

Cyfluniad trydanol

Foltedd gweithio, agor{0}}cyswllt gwrthsefyll foltedd, cario cerrynt, gwneud/torri cerrynt, foltedd coil, ffurflen gyswllt, a gofynion codi a rhyddhau.

Rhyngwyneb mecanyddol

Dimensiynau allanol, cynllun terfynell, cyfeiriad arweiniol, dull mowntio, edau gosod, a'r sefyllfa cysylltiad y tu mewn i offer y cwsmer.

Sail datblygu

Addasu model JPK rhestredig, gweithgynhyrchu i luniad technegol cymeradwy, neu ddatblygu o sampl cyfeirio a thargedau trydanol wedi'u cadarnhau.

Mae archwiliad sy'n dod i mewn yn cynnwys clostiroedd ceramig, rhannau selio metel, deunyddiau cyswllt, coiliau, terfynellau, a chydrannau mowntio ar gyfer y model cyfnewid a gadarnhawyd. Cyn selio dan wactod, mae technegwyr yn gwirio'r bwlch cyswllt, yr aliniad mewnol, y berthynas derfynell, a'r ffitiad metel ceramig i{2}. Ni ellir addasu'r nodweddion hyn ar ôl prosesu ffwrnais.

Ar ôl y cynulliad, mae pob model yn cael ei wirio ar gyfer inswleiddio a gwrthsefyll foltedd, ac yna ymwrthedd cyswllt, gweithrediad coil, ac ymateb newid. Mae heneiddio ac archwiliad terfynol yn gwirio'r amgaead, cyfeiriadedd terfynell, label, canlyniadau trydanol, a chofnod cynhyrchu cyn rhyddhau swp.

Mwy na 50 mlynedd mewn gweithgynhyrchu electro-gwactod

Mae Wanping wedi ymchwilio a chynhyrchu dyfeisiau gwactod electro goddefol ar gyfer offer cyfathrebu, radar, pŵer ac amddiffyn ers dros bum degawd.

Offer prosesu gwactod

Defnyddir deuddeg ffwrnais weldio gwactod ar gyfer-i-selio metel a modelu-prosesu penodol o gynulliadau cyswllt cyfnewid.

Rheolaeth yn ôl model a manyleb wedi'i chadarnhau

Mae'r system gynhyrchu yn gwirio'r strwythur mewnol cyn ei selio, yna'n gwirio perfformiad inswleiddio, cyswllt, coil a newid ar gyfer yr union fodel cyfnewid.
