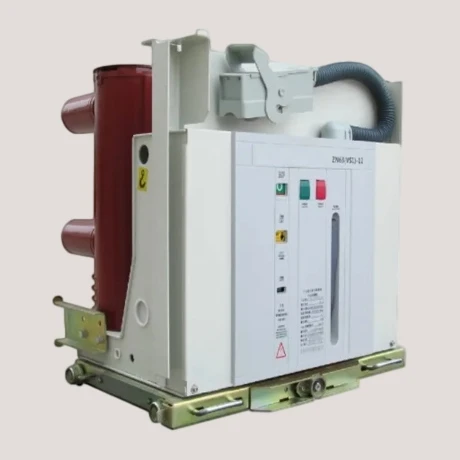

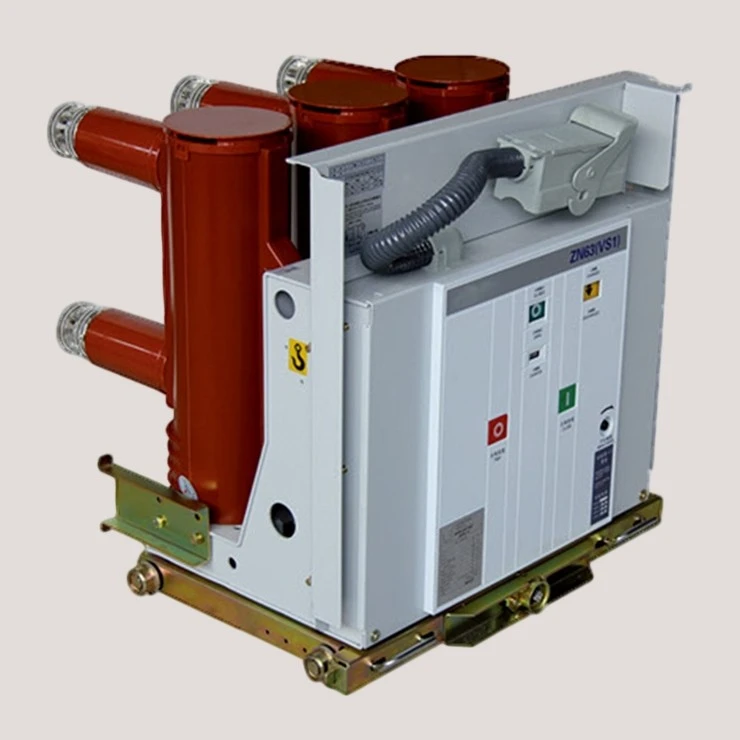

Trosolwg Cynnyrch

Mae'r Torri Cylched Gwactod Foltedd Uchel yn dorrwr dan do tri-cyfnod ar gyfer systemau pŵer 7.2–12 kV, 50 Hz. Mae'n defnyddio ymyriadau gwactod i agor llwyth a cherrynt cylched byr ac mae'n cyfuno'r polion torri ymyriad â system weithredu fecanyddol a strwythur cyd-gloi.

Mae'r torrwr wedi'i osod mewn -gêr switsh metel ar gyfer is-orsafoedd, dosbarthu pŵer diwydiannol a mwyngloddio, systemau pŵer rheilffyrdd, porthwyr trawsnewidyddion, porthwyr modur a chylchedau banc cynhwysydd.

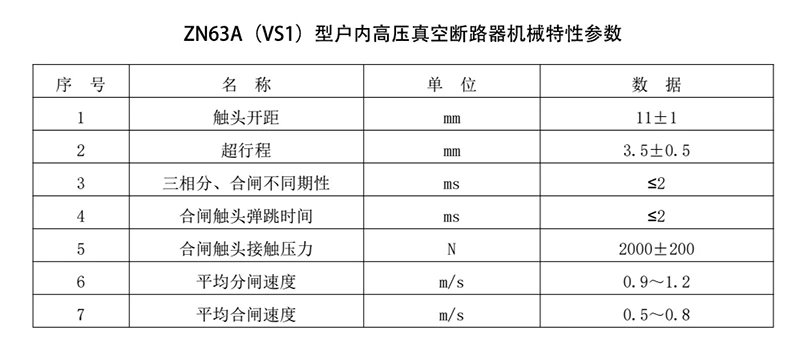

Manylebau Technegol

Paramedr	Manyleb
Foltedd graddedig	7.2 kV / 12 kV
Cerrynt graddedig	630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A
Amledd graddedig	50 Hz
Cerrynt torri cylched byr wedi'i raddio	20 kA, 25 kA, 31.5 kA, 40 kA
Gradd-gwneud cylched byr yn gyfredol	50 kA, 63 kA, 80 kA, 100 kA brig
Wedi graddio-amser byr gwrthsefyll cerrynt	20 kA, 25 kA, 31.5 kA neu 40 kA am 4 s
Bywyd mecanyddol	10,000 o lawdriniaethau
Gosodiad	Sefydlog neu drawout
Rheoli foltedd	AC/DC 110 V neu 220 V
Safonau cyfeiriedig	GB 1984-2003, JB 3855-1996, DL 403-91 ac IEC 62271-100

Manteision Craidd

Toriad nam 20–40 kA ar gyfer porthwyr 7.2–12 kV

Mae'r torrwr yn cael ei ddewis o ddosbarthiadau torri 20 kA, 25 kA, 31.5 kA a 40 kA. Mewn nam trawsnewidydd neu gebl, mae'r dosbarth a ddewiswyd yn torri ar draws y cerrynt cylched byr sydd ar gael heb fod angen platfform foltedd gêr switsh gwahanol.

Opsiynau gosod sefydlog a drawout

Mae unedau sefydlog yn gweddu i gynlluniau panel parhaol, tra gellir ynysu unedau tynnu allan o'r cylchedau bws a phrofi trwy fecanwaith y lori offer switsio. Yn ystod gwaith cynnal a chadw wedi'i gynllunio, gellir tynnu torrwr tynnu allan heb ddatgymalu'r prif gysylltiadau bysiau.

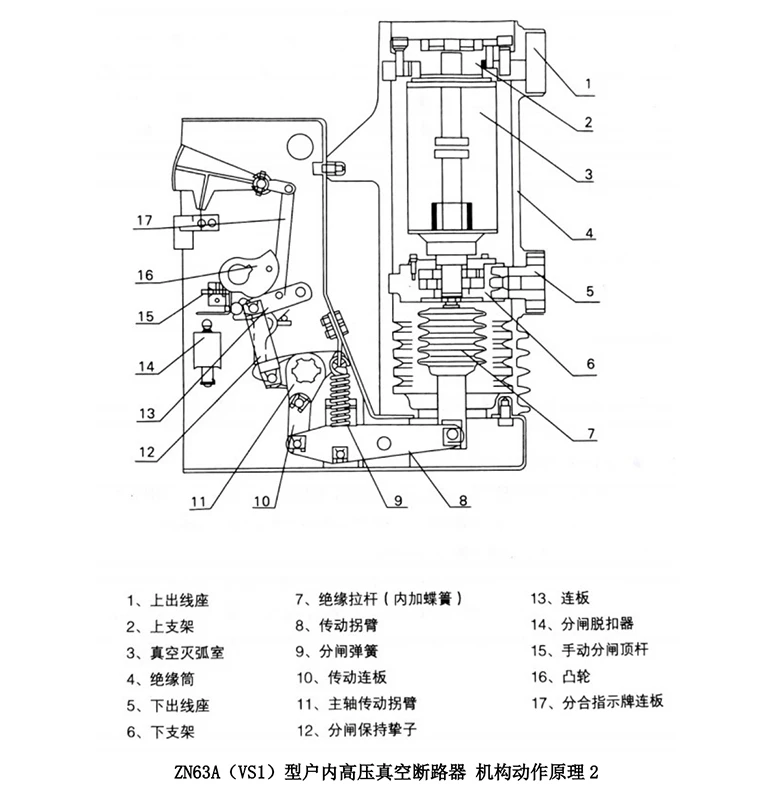

Cyd-gloi mecanyddol ar gyfer rheoli dilyniant gweithredu

Mae'r mecanwaith torrwr yn gweithio gyda'r drws offer switsio, switsh daearu a sefyllfa lori yn cyd-gloi. Yn ystod gweithrediadau racio, cau a daearu, mae'r strwythur cyd-gloi yn blocio cyflyrau gweithredu anghydnaws.

Galluoedd Addasu

Dosbarth foltedd 7.2 kV neu 12 kV a chyfradd cerrynt 630–4000 A.
20–40 kA yn torri dosbarth ac yn cyfateb-amser byr â lefel gwrthsefyll.
Rhyngwyneb gosod sefydlog, tynnu allan neu offer-penodol.
AC/DC 110 V neu 220 V cylchedau cau ac agor, cysylltiadau ategol a chyd-gloi.
Bylchau polyn, dimensiynau terfynell, rhyngwyneb cabinet a chynllun mecanwaith.

Rheoli Ansawdd

Gwiriadau prif{0}}gydran cylched

Mae offer sy'n torri ar draws gwactod, rhannau inswleiddio, terfynellau dargludol, fframiau cynnal a-cydrannau mecanwaith gweithredu yn cael eu gwirio am fodel a dimensiynau cyn cydosod.

Gwirio mecanyddol a chyd-gloi

Mae swyddogaethau agor, cau, storio ynni, teithio, symudiad sefydlog/tynnu allan a swyddogaethau cyd-gloi yn cael eu gwirio ar ôl cydosod. Rhaid i'r torrwr gyrraedd y safleoedd agored a chaeedig diffiniedig heb rwymo.

Archwiliad trydanol a therfynol

Mae'r torrwr wedi'i gydosod yn cael ei wirio am insiwleiddio, llwybr presennol, cyflwr cyswllt, rheolaeth-gweithrediad cylched, marcio model a rhyngwyneb gosod. Mae pob uned yn cael ei harchwilio cyn pacio a derbynnir -archwiliad trydydd parti.

Pam Dewiswch Ni

Ymyrrwr gwactod a chynulliad torri mewn un ffatri

Mae wanping yn paru'r ymyriadydd gwactod a ddewiswyd gyda'r mecanwaith, y rhannau inswleiddio, y prif derfynellau cylched a'r strwythur cynnal yn lle trin y torrwr fel cydosodiad allanol generig.

Mwy na 50 mlynedd o gynhyrchu gwactod electro

Dechreuodd hanes gweithgynhyrchu'r cwmni ym 1966 ac mae'n cynnwys ymyriadau gwactod, tiwbiau switsh a chynulliadau torri gwactod cyflawn.

Peirianneg o luniadau cabinet a samplau newydd

Gellir gosod gradd gyfredol, bylchau rhwng polyn, math gosod, foltedd rheoli, dimensiynau terfynell a chyd-gloi o'r lluniad offer switsh targed neu sampl torrwr presennol.

FAQ

C: Beth yw'r amser arweiniol safonol?

A: Cynhyrchir torwyr cylched gwactod foltedd uchel safonol mewn 20-40 diwrnod.

C: A ellir cyflenwi sampl cyn ail-archeb?

A: Ydw. Derbynnir archebion un darn ar gyfer dilysu gosod a gweithredu.

C: Sut mae torwyr sefydlog a thorwyr tynnu allan yn wahanol?

A: Mae torrwr sefydlog wedi'i folltio i'r panel. Mae torrwr tynnu allan yn cael ei osod ar lori ac yn symud rhwng safleoedd gwasanaeth, prawf ac ynysig trwy'r system racio offer switsio.

C: Pa amodau amgylcheddol sydd eu hangen?

A: Gosodwch y torrwr dan do mewn ardal heb dân, risg ffrwydrad, llwch dargludol difrifol, nwy cyrydol neu ddirgryniad treisgar parhaus. Mae gosodiadau safonol wedi'u pennu ar gyfer uchderau hyd at 1000 m oni bai bod y lefel inswleiddio yn cael ei ailgynllunio.
